تلف حرج في دبوس بيانات حيوي

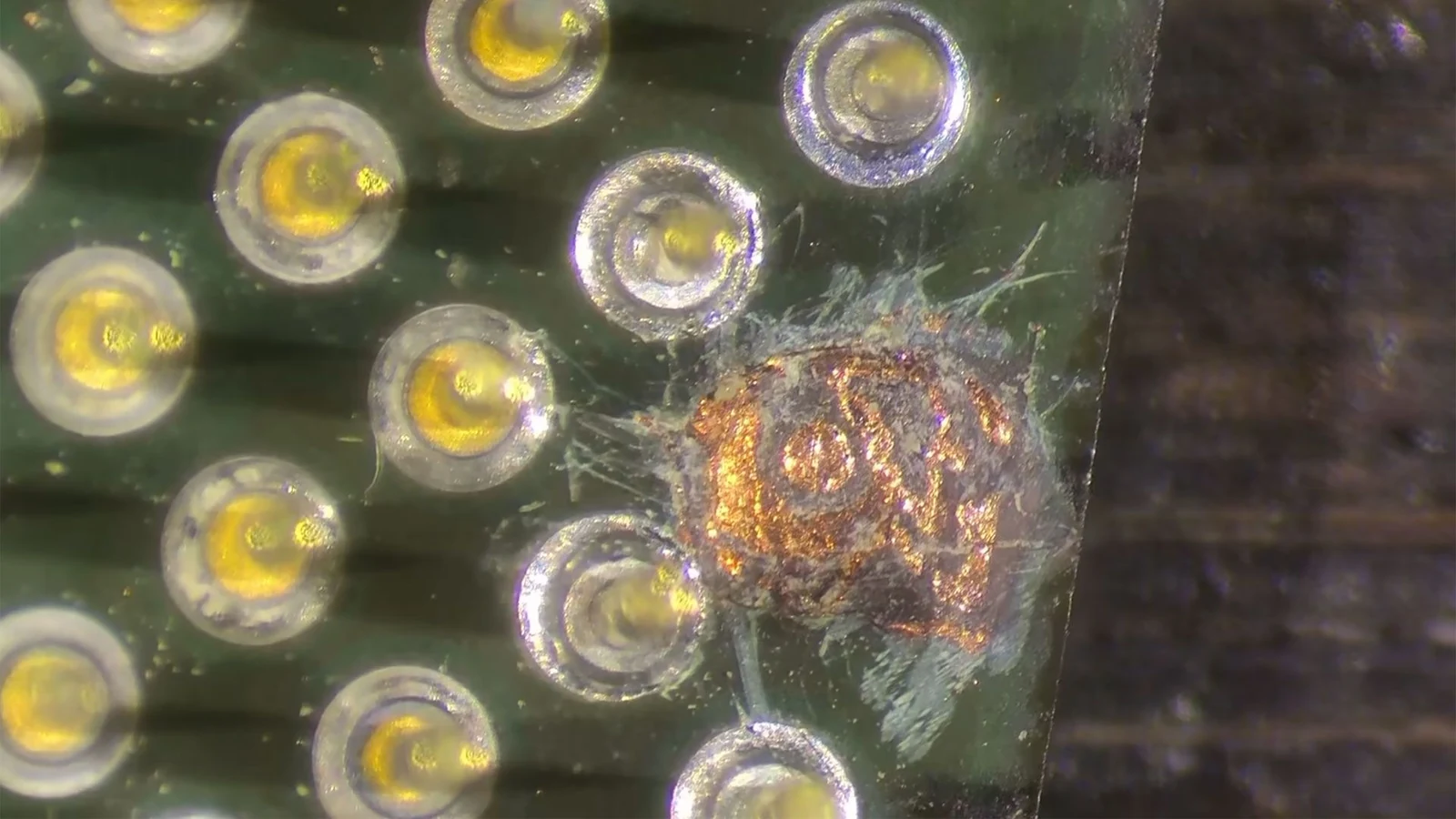

تعرض معالج إنتل Celeron 1200 من معمارية Tualatin، الذي يبلغ من العمر نحو ربع قرن، لضرر بدا للوهلة الأولى مميتاً: اقتلاع دبوس البيانات D47 بالكامل مع تمزق الوسادة النحاسية السفلية في الركيزة. في الوضع الطبيعي، يرفض النظام الإقلاع مع هذا العطل، إذ لا يمكن تعويض وظيفة دبوس بيانات مفرد كما يحدث مع دبابيس التغذية أو التأريض المكررة.

أوضح صانع المحتوى التقني Bits und Bolts أن بعض المعالجات قد تتسامح مع فقدان دبوس أو اثنين عندما تتكرر الوظيفة عبر دبابيس متعددة، لكن حالة دبوس البيانات D47 كانت مختلفة تماماً، ما جعل الإصلاح خياراً وحيداً لإنقاذ الشريحة.

عملية جراحية دقيقة في الركيزة

بدأ الإصلاح بفحص مكبر للضرر، ثم حفر "حفرة" دقيقة في الركيزة الخضراء لكشف طبقات النحاس المتعددة تحتها. التحدي الجوهري تمثل في ضرورة توصيل الدبوس الجديد بالمنطقة الدائرية المركزية حصراً، دون إحداث قصر دارة مع المستويات النحاسية المحيطة بها.

لضمان العزل، طُبق قناع لحام (solder mask) على المنطقة المكشوفة وانتظر حتى يجف تماماً. في الأثناء، جرى استخلاص دبابيس مانحة من معالج Tualatin آخر وصفه المصلح بأنه "مكسور بالتأكيد"، لتستخدم كقطع غيار.

لحام الدبوس المانح واختبارات ما قبل الإقلاع

بعد إضافة مادة التدفق (flux)، تمت عملية "التقليح" (tinning) للمنطقة الدائرية المركزية بالقصدير تمهيداً للحام. تم تثبيت الدبوس المانح بنجاح في وضعية عمودية مثالية، وبدا واضحاً للعين المجردة أنه دبوس مضاف حديثاً.

قبل تركيب المعالج في المقبس، أجريت قراءات متعددة باستخدام جهاز القياس المتعدد (multimeter) للتأكد من عدم وجود قصر أو دائرة مفتوحة. جميع القراءات جاءت نظيفة، ما مهد الطريق لحظة الحقيقة.

إقلاع ناجح وكسر سرعة مستقر 33%

أقلع النظام بالمعالج المُصلح دون أي مشاكل، ووصف Bits und Bolts هذه المرة بأنها الأولى التي ينجح فيها بإصلاح تلف بهذا القدر من الخطورة في دبابيس معالج. خضع المعالج لسلسلة اختبارات أداء شملت حزمة SiSoft Sandra القياسية، وأثبت استقراره التام.

لم يتوقف الأمر عند مجرد الإقلاع، بل تمكن المصلح من كسر سرعة المعالج بنسبة 33%، رافعاً تردد التشغيل من 1.2 جيجاهرتز الأصلية إلى 1.6 جيجاهرتز مستقرة، في دليل إضافي على جودة التوصيل الكهربائي للدبوس المُستبدل وسلامة المسار الإشاري المرتبط به.

دلالات تقنية للمجتمع الهواة والمحترفين

تُظهر هذه التجربة أن إصلاح الركائز المتضررة في المعالجات القديمة أصبح ممكناً بأدوات متاحة للهواة المتقدمين، بشرط توفر مهارة اللحام الدقيق وفهم هندسة الركيزة متعددة الطبقات. تقنيات قناع اللحام والعزل الدقيق تمثلان العامل الحاسم بين النجاح وإتلاف الشريحة نهائياً.

كما تؤكد النتيجة أن دبابيس البيانات الحساسة يمكن استعادتها وظيفياً إذا أُعيد توصيلها بالمسار الصحيح بدقة، ما يفتح الباب أمام إنقاذ معالجات نادرة أو ذات قيمة تاريخية كانت تُعتبر تالفة لا محالة.
